$19.99
Item Number: 47738791

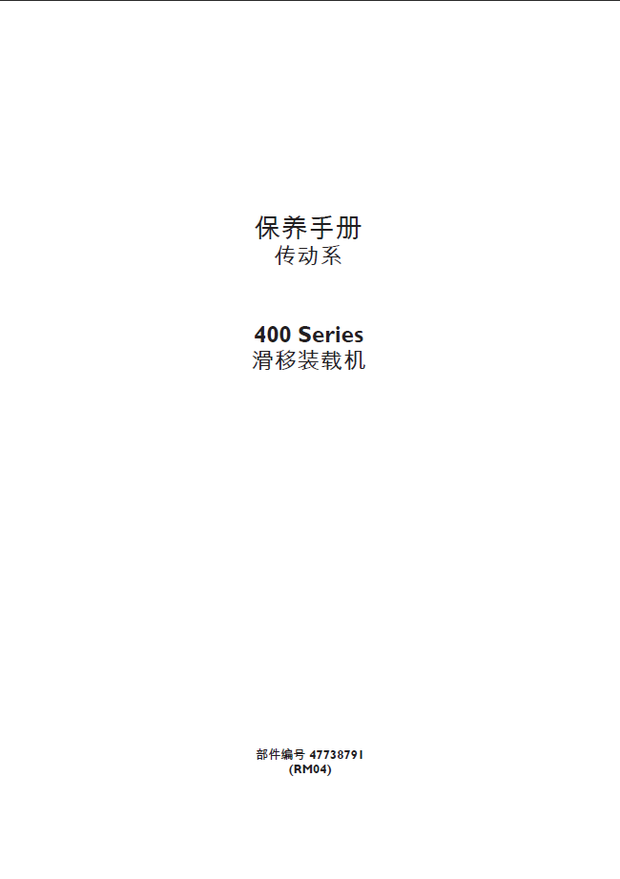

Description: 400 Series Skid Steer Loader Drive Train
Language: Chinese
Type: Service Manual
Model: 400
静液压系统总述
400 系列滑移装载机的传动系统与XT系列非常接近。发动机给两个静液压泵提供动力,分
别驱动单边的静液压马达。马达驱动一个双链轮,通过驱动链驱动前后桥。
将控制杆向前,后移动来控制静液压泵,来操作机器。若要直线行走,控制杆移动的距离
要大致一样,且方向相同。要向任何一个方向旋转,两个杆同向移动的距离不一样泽克。
要原地转向,两杆同时移动,方向相反. 静液压系统为闭中心回路。标准的液压工作系统
为开式系统, 液压油从油箱到泵,到控制阀去工作, 然后返回到液压油散热器,滤芯,
最后返回油箱。
在静液压系统闭中心回路中,泵和马达是相互直接相连的。静液压泵输出压力油到马达,
同样的油返回泵。泵为双向变量轴向柱塞式,可以改变流量和方向。斜盘角度的变化造成
柱塞的行程,不同的油流供给马达。改变斜盘的方向可以改变油流的方向,马达旋转的方
向也改变。
